封面

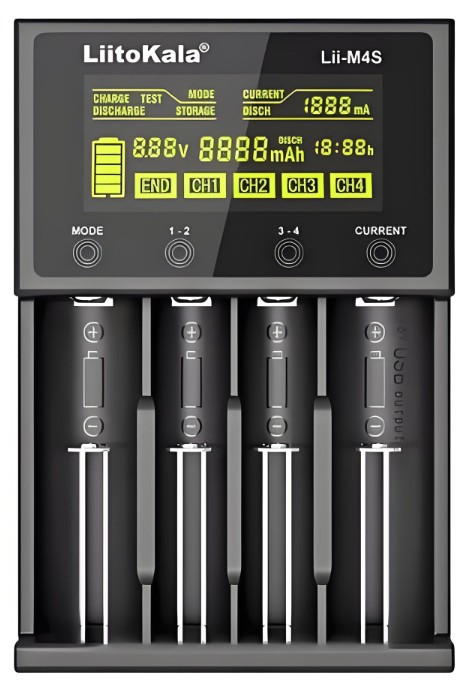

- 产品名称：LiitoKala Lii-M4S 智能充电器
- 核心功能：触摸调控、4通道独立充电、电池容量检测、多重保护、USB输出、电池激活
- 适用电池：圆柱锂离子电池（3.7V）、镍氢电池（1.2V）
目录
- 警告事项
- 功能特点
- 触摸点描述
- 模式运行说明
- USB 5V输出说明
- 具体参数规格
一、警告事项
- 本充电器仅适用于圆柱锂离子电池和镍氢电池，严禁用于磷酸铁锂电池；
- 使用前请仔细阅读本说明书，遵循电池推荐充电电流，切勿超过推荐值充电；
- 请搭配合适的电源适配器使用；
- 充放电过程中充电器可能发热，请勿触摸高温区域，避免烫伤；
- 停止使用时，务必先拔掉电源，再取出电池；
- 仅限室内正常环境使用，避免潮湿、高温、暴晒等恶劣条件；
- 本产品检测数据为参考值，精准数据请以专业仪器检测结果为准。
二、功能特点
- 全新触摸调控设计，操作便捷；
- 采用Type-C接口，支持DC 5.0V输入；
- 四种可选充电电流：300mA×4、500mA×4、700mA×2、1000mA×2；
- 两档放电电流：250mA×4、500mA×4；
- 支持多规格电池混充：26650、18650、14500、AA、AAA等；
- 一屏LCD显示，工作模式（MODE）、电压（V）、电流（mA）、时间（h）、容量（mAh）等参数一目了然；
- 四种独立工作模式：CHARGE（充电）、DISCHARGE（放电）、TEST（容量检测）、STORAGE（电池存储），可分通道独立设定；
- CHARGE模式：4通道独立充电，支持不同充电电流选择，同步检测充电容量；
- DISCHARGE模式：4通道独立放电，支持不同放电电流选择，同步检测放电容量；
- TEST模式：三步容量检测（充满电→放电→再充满），全面记录电池真实容量；
- STORAGE模式：自动将锂离子电池调节至3.70V存储电压，延长电池寿命；
- 多重安全保护：过充/过放保护、短路保护、0V电压激活、1.65V-2.2V不充电保护、坏电池智能识别、反接检测保护；
- 标准USB输出：5V/1000mA（仅第4通道有效）。
三、触摸点描述
充电器配备4个触摸点，均支持点亮LCD背光灯，操作简洁直观：
| 触摸点名称 | 功能说明 | 操作方式 |
|---|---|---|
| MODE | 模式选择（充电/放电/检测/存储） | 长按切换四种模式；先选通道（1-2/3-4），再长按改变当前模式，轻按确认所需模式 |
| 1-2 | 第1、2通道查询 | 持续触摸可轮流查看第1、2通道的电压、电流、容量、时间数据 |
| 3-4 | 第3、4通道查询 | 持续触摸可轮流查看第3、4通道的电压、电流、容量、时间数据 |
| CURRENT | 电流调节+LCD常显控制 | 轻按切换充电电流（300/500/700/1000mA）；长按锁定LCD常显 |
通用操作规则
- 选定模式/电流后，无操作8秒自动进入工作状态；
- 工作状态下，轻按1-2/3-4触摸点，可实时查看对应通道参数；
- 支持不同规格电池混充，各通道独立调控。
四、模式运行说明
开机初始状态
接通电源后，LCD屏幕全亮全显，进入准备就绪状态：
- 未放入电池：显示“null”；
- 电池反接/损坏：显示“Err”+对应通道；
- 工作完成（充满/放电结束/检测完成）：显示“End”+对应参数。
1. CHARGE（充电模式）
- 接通电源并放入电池，系统自动进入充电模式，默认充电电流500mA；
- 8秒内可通过CURRENT触摸点选择充电电流（300/500/700/1000mA），无操作则锁定所选电流；
- 充电过程中，轻按1-2/3-4触摸点查看各通道参数；
- 电池充满后，屏幕显示“End”，充电结束；
- 注意：700mA/1000mA电流仅支持≤2个通道充电（限3.7V锂离子电池），超过2个通道时，电流自动降至500mA。
2. DISCHARGE（放电模式）
- 接通电源并放入电池，8秒内轻按MODE触摸点选择“DISCHARGE”模式；
- 通过CURRENT触摸点选择放电电流（250/500mA），无选择则默认500mA；
- 无操作8秒后，系统锁定参数并开始放电，自动记录放电容量；
- 放电流程：进入DISCHARGE模式→选定电流→电池放电→显示“End”。
3. TEST（容量检测模式）
核心流程：充满电→放电（记录容量）→再充满电（记录容量）→轮显参数
- 任意状态下长按MODE触摸点，轻按选择“TEST”模式；
- 8秒内通过CURRENT触摸点选择充电电流（300/500/700/1000mA），无选择则默认500mA；
- 系统先充电（不记录容量），充满后自动放电：
- 充电电流300mA→放电电流250mA；
- 充电电流500/700/1000mA→放电电流500mA；
- 放电完成后自动再次充电（记录容量），充满后显示“End”，屏幕轮流显示放电容量和充电容量参数；
- 注意：700mA/1000mA电流仅支持≤2个通道，超过则自动降至500mA。
4. STORAGE（电池存储模式）
- 任意状态下长按MODE触摸点，轻按选择“STORAGE”模式；
- 仅支持3.7V锂离子电池，镍氢电池无此功能；
- 系统自动调节电池电压至3.7V：
- 电池电压＞3.7V：自动放电至3.7V；
- 电池电压＜3.7V：自动充电至3.7V；
- 全程自动监控，电压达标后停止工作。
五、USB 5V输出说明
- 输出规格：5V/1000mA（仅作移动设备供电）；
- 使用条件：需将较高电压锂电池接入第4通道，USB输出方可生效；
- 适用设备：手机、耳机、智能手表等5V供电电子产品。
六、具体参数规格
| 类别 | 参数详情 |
|---|---|
| 直流输入 | DC 5V/2A |
| 锂电池充电 | 电压4.20V；电流300mA×4/500mA×4/700mA×2/1000mA×2 |
| 镍氢电池充电 | 电压1.48V；电流300mA×4/500mA×4/700mA×2/1000mA×2 |
| 可充电池规格 | 26650、18650、14500、AA、AAA等 |
| 放电电流（DISCHARGE/TEST模式） | 250mA×4/500mA×4 |
| USB输出 | 5V/1000mA |
| 终止方式 | 智能电压监控 |
| 外形尺寸 | 146mm（长）×100mm（宽）×33mm（高） |
